工業級（NT品牌）百兆非網管1光4電交換機
4路百兆電口+1路百兆FX光口工業級以太網交換機，支持4個10Base-T/100Base-TX電口和1個100Base-X光口。產品符合FCC、CE、ROHS標準。YHR14F系列交換機具有-40℃～85℃的工作溫度，具有超強的堅固度能適應各種嚴苛環境，也可以非常方便的安置在空間緊湊的控制箱中。導軌的安裝特性、寬溫操作及擁有IP40防護等級的外殼及LED指示燈，使NT10-IES14F成為一個即插即用的工業級設備，為用戶的以太網設備聯網提供可靠、便捷的解決方案。
| 技術參數 | |
|---|---|
| 產品名稱 | 工業級（NT品牌）百兆非網管1光4電交換機 |
| 產品型號 | NT10-IES14F |
| 產品描述 | 4個RJ45端口+1個光纖接口 |
| 光纖端口 | 100BaseFX端口（SC/FC/ST/SFP可選） |
| RJ45端口 | 10/100BaseT（X）自動偵測，全/半雙工MDI/MDI-X自適應, 網口單機碼流在雙向發送情況下，端口速率100%，幀長度在1518bytes情況下，平均時延小于7us. |
| 網絡協議 |
IEEE802.3 10BASE-T; IEEE802.3i10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X;IEEE802.3x |
| 工作環境 |
工作溫度 ：-40～85 °C（-40～185 °F） 儲存溫度 : -40～85 °C（-40～185 °F） 相對濕度 : 5%～95%(無凝露） |
| 行業標準 |
EMI ：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD) : ±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT) : 電源線 : ±4kV ; 數據線 : ±2kV IEC(EN)61000-4-5(Surge) : 電源線 : ±4kV CM/±2kV DM ; 數據線:±2kV IEC(EN)61000-4-6(射頻傳導) : 3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模傳導) : 30V cont. 300V,1s IEC(EN )61000-4-8 Shock ：IEC 60068-2-27 |
| 交換機屬性 |
應用層級：二層 背板總帶寬：1.52Gbps 整機包轉發率 ：1.13088Mpps MAC地址表 : 1K 包緩沖區 ：512K 交換延遲＜3us 交換方式 ：存儲-轉發 功耗：〈3W |
| 電源 |
輸入電壓 ：DC12-52V（雙電源冗余備份） 接入端子 ：鳳凰端子 支持雙電源冗余 支持內置過流4.0A保護 支持反接保護 泄漏電流<0.5mA |
| 交換機屬性 |
外殼：IP40防護等級，金屬外殼 散熱方式：自然冷卻，無風扇 重量 ：0.36Kg 尺寸 ：120X91x40.5mm（長 x 寬 x 高) |
| LED 指標 |
電源指示燈 ：PWR 接口指示燈 ：電口、光口（Link/ACT） |
| 防護等級 | IP40 |
| 認證 | 通過認證 : CE、FCC、Rohs、ISO9001：2008 工信部入網許可證 公安部檢驗報告 |
| 安全 | UL508 |
| 平均無故障時間 | 300,000 小時 |
| 質保 | 5年 |

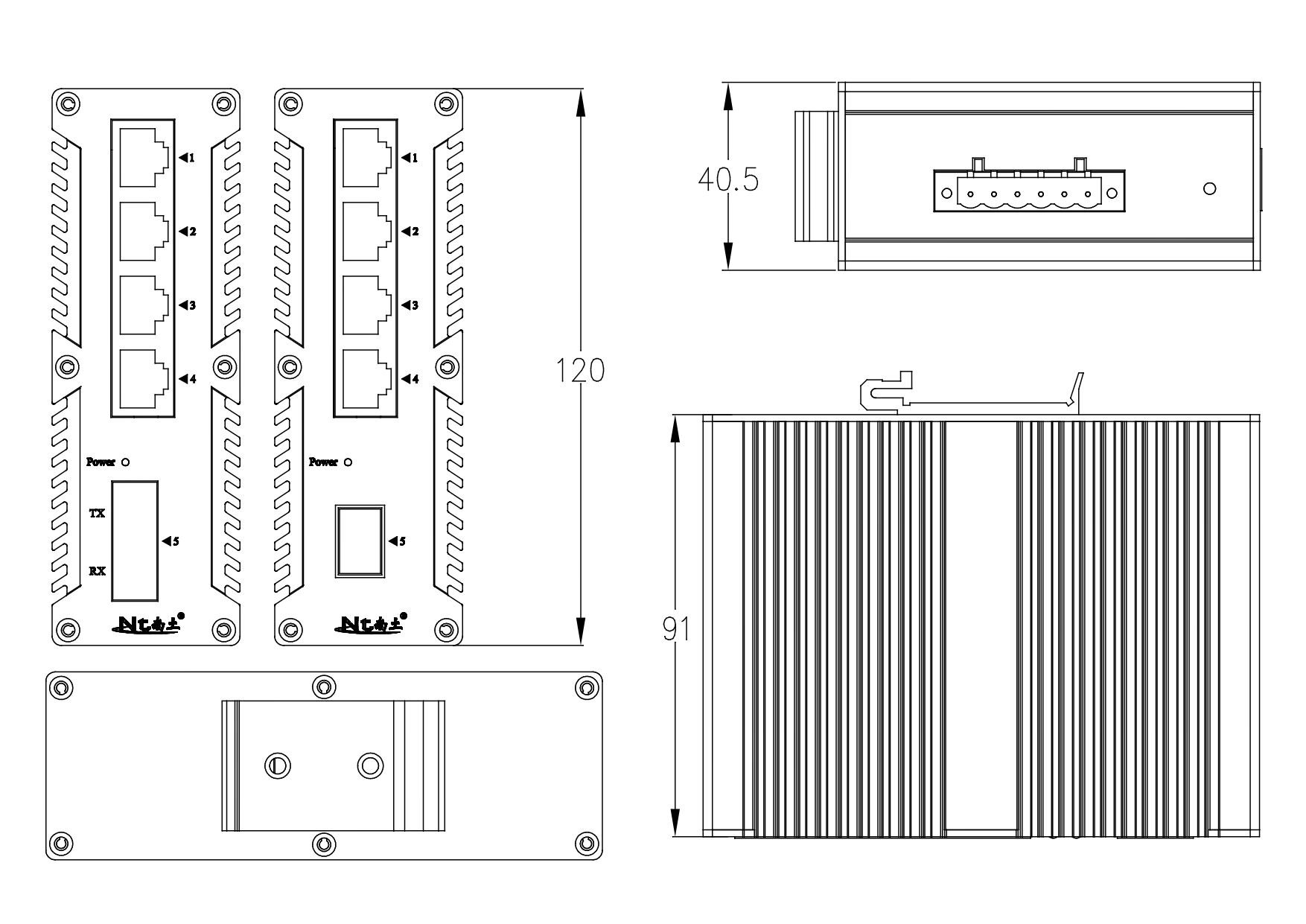

安裝尺寸
安裝方式
連接示意圖
訂購型號
|
型號 |
描述 |
|
|
NT10-IES14F-SC2 |
工業級POE（NT品牌）非網管1百光4百電，SC/多模雙纖2KM（1310nm），導軌式-DC48~57V供電-寬溫（-40℃-85℃）-。默認不含AC電源適配器。 |
|
|
NT10-IES14F-SC20 |
工業級POE（NT品牌）非網管1百光4百電，SC/單模雙纖20KM（1310nm），導軌式-DC48~57V供電-寬溫（-40℃-85℃）-。默認不含AC電源適配器。 |
|
|
NT10-IES14F-SC20/A |
工業級POE（NT品牌）非網管1百光4百電，SC/單模單纖20KM（1310nm），導軌式-DC48~57V供電-寬溫（-40℃-85℃）-。默認不含AC電源適配器。 |
|
|
NT10-IES14F-SC20/B |
工業級POE（NT品牌）非網管1百光4百電，SC/單模單纖20KM（1550nm），導軌式-DC48~57V供電-寬溫（-40℃-85℃）-。默認不含AC電源適配器。 |
|
|
NT10-IES14F-ST2 |
工業級POE（NT品牌）非網管1百光4百電，ST/多模雙纖2KM（1310nm），導軌式-DC48~57V供電-寬溫（-40℃-85℃）-。默認不含AC電源適配器。 |
|
|
NT10-IES14F-ST20 |
工業級POE（NT品牌）非網管1百光4百電，ST/單模雙纖20KM（1310nm），導軌式-DC48~57V供電-寬溫（-40℃-85℃）-。默認不含AC電源適配器。 |
|
|
NT10-IES14F-ST20/A |
工業級POE（NT品牌）非網管1百光4百電，ST/單模單纖20KM（1310nm），導軌式-DC48~57V供電-寬溫（-40℃-85℃）-。默認不含AC電源適配器。 |
|
|
NT10-IES14F-ST20/B |
工業級POE（NT品牌）非網管1百光4百電，ST/單模單纖20KM（1550nm），導軌式-DC48~57V供電-寬溫（-40℃-85℃）-。默認不含AC電源適配器。 |
|
|
NT10-IES14F-FC2 |
工業級POE（NT品牌）非網管1百光4百電，F(xiàn)C/多模雙纖2KM（1310nm），導軌式-DC48~57V供電-寬溫（-40℃-85℃）-。默認不含AC電源適配器。 |
|
|
NT10-IES14F-FC20 |
工業級POE（NT品牌）非網管1百光4百電，F(xiàn)C/單模雙纖20KM（1310nm），導軌式-DC48~57V供電-寬溫（-40℃-85℃）-。默認不含AC電源適配器。 |
|
|
NT10-IES14F-FC20/A |
工業級POE（NT品牌）非網管1百光4百電，F(xiàn)C/單模單纖20KM（1310nm），導軌式-DC48~57V供電-寬溫（-40℃-85℃）-。默認不含AC電源適配器。 |
|
|
NT10-IES14F-FC20/B |
工業級POE（NT品牌）非網管1百光4百電，F(xiàn)C/單模單纖20KM（1550nm），導軌式-DC48~57V供電-寬溫（-40℃-85℃）-。默認不含AC電源適配器。 |
|
|
NT10-IES14F-SFP |
工業級POE（NT品牌）非網管1百光4百電，SFP接口，導軌式-DC48~57V供電-寬溫（-40℃-85℃）-。默認不含AC電源適配器和不含光模塊。 |
|
|
電源適配器 |
NT5121-DC-SX |
機殼型，90V-245VAC輸入，12V/1A，適用于非POE工業交換機產品系列（導軌12端口以內）。 |
|
|
NT5241-DCL-SX |
導軌式塑料殼，90V-245VAC輸入，24V/1A，適用于非POE工業交換機產品系列（導軌12端口以內）。 |
